分流集流阀/同步阀
发布日期:2021/1/13


分流集流阀(亦称同步阀)包括分流阀、集流阀及兼有分流、集流功能的分流集流阀。分流阀的作用是使液压系统中由同一个能源向两个执行元件供应相同的流量(等量分流),或按一定的比例向两个执行元件供应流量(比例分流),以实现两个执行元件的速度保持同步或成定比关系。集流阀的作用,则是从两个执行元件中收集等流量或按比例的回油量,以实现两个执行元件的速度同步或成定比关系。分流集流阀则兼有分流阀和集流阀的功能。

我们公司(joyhydraulics)与意大利 NEM 进行了深度合作,可生产高精度、高质量的同步阀,并定制阀芯以满足不同客户的需求。

下面是我们公司阀体和阀芯的相关图纸和参数。

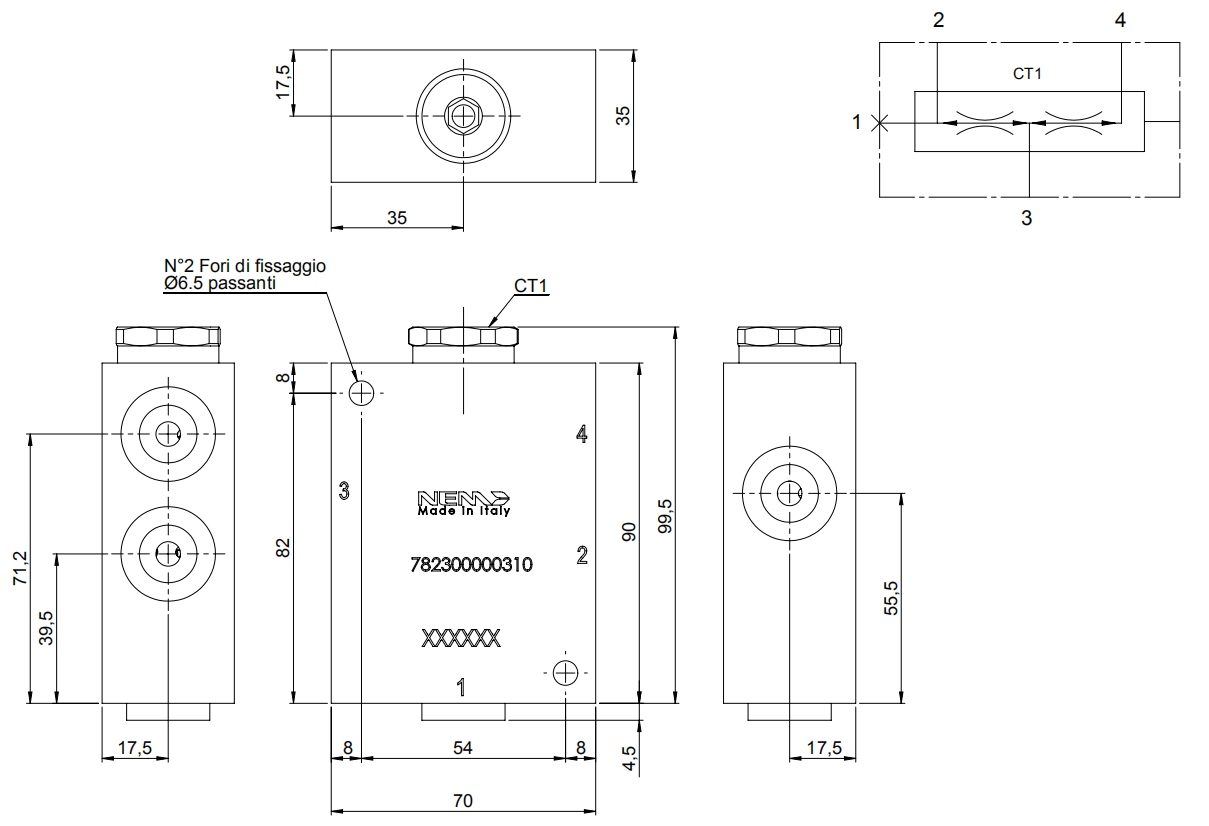

阀体

782300000310

温度范围 -25—90℃

1.6 kg

分流比例 1:1



阀芯的定制

型号0823系

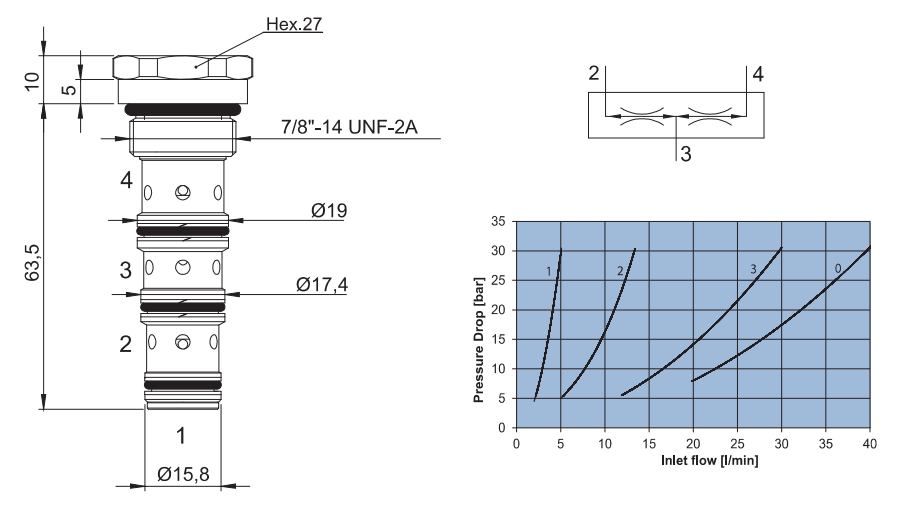

阀芯尺寸及流量和压差关系如下图


流量 0823000000 20-40 l/min

0823010000 2-6 l/min

0823020000 5-12 l/min

0823030000 12-30 l/min

最大工作压力 350磅

分流比例 1:1

流量精确度  : ≤5%

: 40 N*m

量   : 0.15 kg



型号 0825系

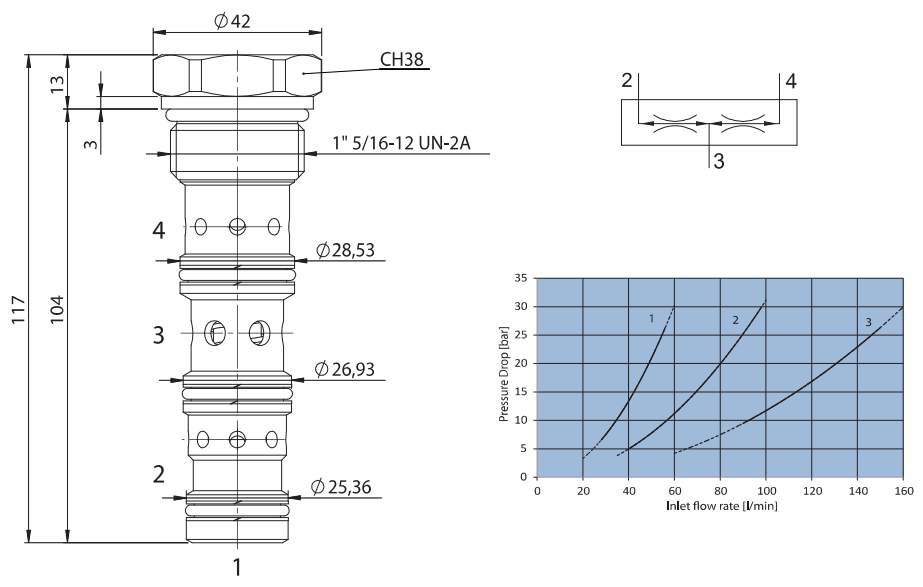

阀芯尺寸及流量和压差关系如下图

流量 082501000028-55 l/min

0825020000 56-95 l/min

0825030000 90-150 l/min

最大工作压力 250磅

分流比例 1:1

流量精确度 ≤3%

矩  : 70 N*m

量  : 0.40 kg


若有相关的疑问可联系樊经理。联系方式:15601781809
